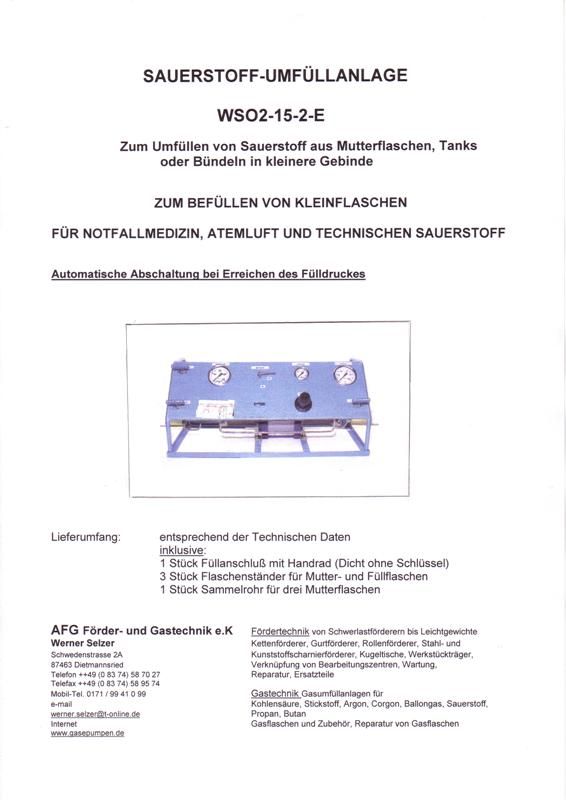

Gasumfüllanlagen für
|
||
|
||
| Füll-Leistung: | 3 bis 12 min nach Druckausgleich | |
| Ansaugdruck: | 200 bar bis fallend 33 bar | |
| Betriebsüberdruck: | 210 bar | |
| Antriebsdruck: | 7 bar | |
| Antriebsluftbedarf: | 2,4Nm3/min | |
| Steuerspannung: | 230V, 50Hz | |
| Pneumatik-Antrieb: | Eingangsabsperrkugelhahn R 3/4" Druckminderer/Filtereinheit mit Manometer R 3/4" Abschaltung (Magnetventil R 3/4") |
|
| Stickstoffverdichter: | Anschluss O2-Hochdruckschlauch mit O2-Ü-Mutterr Edelstahlverrohrung Sicherheitsventil 210 bar Rohrfederkontaktmanometer, 160/250 bar |
|
| Steuerung: | Taster EIN Taster NOT-AUS |
|
|
||
| 1. | Fülldruck am Rohrfedermanometer, 160 oder 210 bar einstellen | |
| 2. | Füllanschluß mittels Handrad an der zu befüllenden Flasche anschließen. Flaschenventil öffnen |
|
| 3. | Füllhahn öffnen | |
| 4. | Sauerstoff strömt über | |
| 5. | bei Druckausgleich Taster EIN am Schaltkasten drücken. Magnetventil öffnet, Pneumatik strömt in den Kompressor und der Füllvorgang beginnt. Bei Erreichen des Fülldruck schließt die Steuerung das Magnetventil, der Füllvorgang wird beendet. |
|
| 6. | Füllhahn schließen | |
| 7. | Entlastungshahn öffnen | |
| 8. | Flaschenventil schließen Füllanschluß mittels Handrad von der zu befüllenden Flasche lösen. |
|
